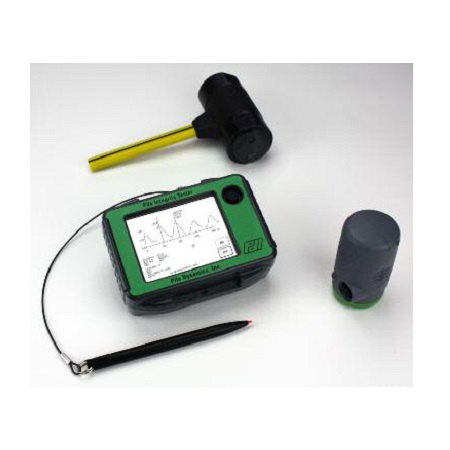

PDI公司生产的PIT-X桩身完整性测试仪，是一款小型低应变检测仪器。采用无线加速度传感器（传感器与主机之间无需电缆连接）传送数据。PIT-X主机内置了快速傅里叶变换（FFT）功能，有助于现场分析短桩的桩长。

产品操作：

PIT-X桩身完整性测试仪主机采用嵌入式软件。因此，PIT-X具有与原PIT相同的“外观和感觉”，能够熟练操作原PIT的人使用PIT-X将没有任何困难。
1. PIT-X桩身完整性测试仪使用SD卡作为主存储设备，它是一种具有2G或以上容量的固态“硬盘驱动器”。数据文件（扩展名为PTE格式）保存在SD卡上，易于拷贝至与主机USB端口相连接的大容量存储设备上（如“记忆棒”）。
2. 当打开PIT-X桩身完整性测试仪主机时，将首先显示Windows CE系统桌面。用户在桌面上可以直接拷贝数据文件至外部存储设备。在“My Device”上点击“Storage Card”可以找到期望的工程文件夹，这个操作类似于Windows XP/Vista的资源管理器。文件夹也可以通过内部PITE程序拷贝至外部USB存储设备上。
3. PIT程序通过双击桌面上的PITE图标进入。
4. PIT-X主菜单有一个“Exit”按钮，结束程序，返回桌面。
5. PIT-X “Settings”按钮由符号i表示。
6. PIT-X桩身完整性测试仪点击主菜单文件夹图标后显示工程列表，其中增加了一个“USB”按钮。如果有一个外部存储设备连接到USB端口，该按钮将被激活；点击该按钮，所选的工程文件夹及其数据将会拷贝至存储设备上。
7. PIT-X由于加速度传感器和主机之间采用无线传输，软件需要识别无线电发射器并建立连接。每个加速度传感器的无线电发射器（无线传感器）出厂前都设置了唯一的数字代码。这需要与主机中称为“Wireless Sensor ID”按钮输入的代码相匹配。该代码在出厂前已设置好，用于匹配系统使用的发射器；只有当更换发射器时，该代码才会被改变。开机时，主机将自动加载上一次无线传感器使用过的配置，并短暂地显示信息“Wireless Sensor Configured”。
8. 打开桩身完整性测试仪主机并加载PITE程序后，按动黑色按钮启动无线传感器，按钮左侧的LED灯将变成红色且闪亮几秒钟，之后每隔4秒闪烁一次：
    a. 单一绿色闪光表示无线传感器与主机连接成功。
    b. 双重绿色闪光表示无线传感器工作状态良好，但主机并不需要该传感器（主机可能关机或者超出量程）。
    c. 绿色闪光后红色闪光表示无线传感器中的电池组剩余电量不足25%。
9. PIT-X采样频率有16kHz、25kHz、32kHz、64kHz和128kHz可选。使用16kHz采样频率和4000m/s波速，最大测试桩长LE可达99.2m。
10. PIT-X数据采集屏幕的右上角有一个电池图标，指示无线传感器的电池状态。
11. 一次锤击作用后，无线传感器上的绿灯会闪烁，表明满足触发条件，采集并传送数据。此时，电池图标旁边出现一个小脉冲图标，显示正在发送数据。整个数据体的接收和显示可能需要0.5至4秒钟。
12. 现在，只有当接收了所有锤击记录后，才能使用“Y/N”按钮。

符合技术规范：
 ◆《低应变桩身完整性标准试验方法》 ASTM D5882-00
 ◆《建筑基桩检测技术规范》 JGJ 106-2014
 ◆《基桩动测仪规范》  JG/T 3055-1999
 ◆《港口工程桩基动力检测规程》  JTJ 249-2001
 ◆《公路工程基桩动测技术规程》 JTG/T F81-01-2004
 ◆《建筑桩基技术规范》 JGJ 94-2008
