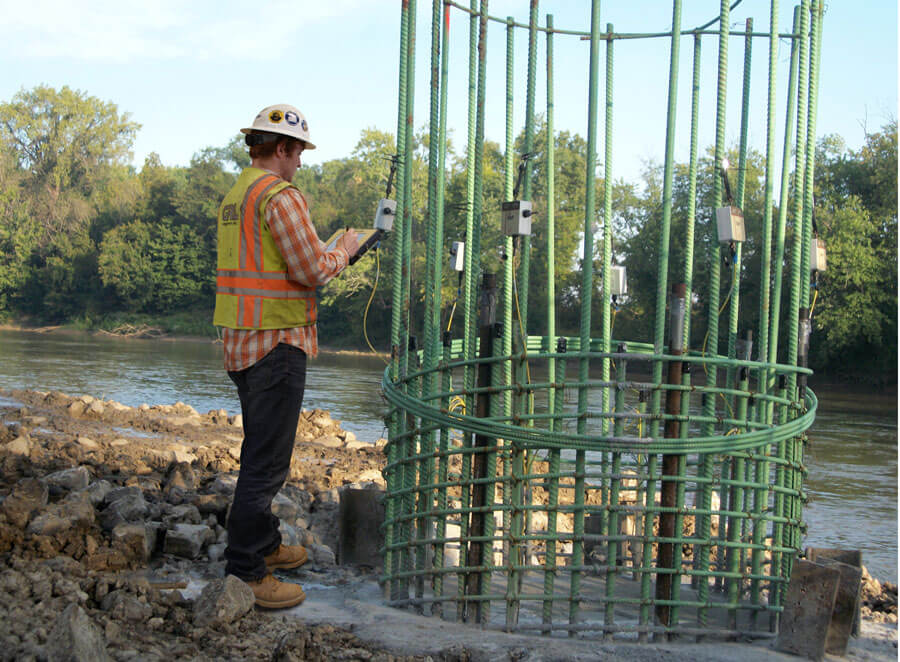

48小时,确定桩身混凝土均匀性及完整性

48小时,确定桩身混凝土均匀性及完整性

TIP热法桩身完整性测试桩身热异常完整性测试,简称TIP,是指桩或地连墙混凝土浇筑后,利用测温电缆实时记录混凝土凝固过程中产生的水化热,再通过Tip-Reporter专业软件计算后,绘制桩身温度(t)VS深度(d)的曲线及热剖面图,通过温度及热量的差异来判别桩身混凝土均匀性及桩身完整性。TIP测试的优点01TIP的测试时间早,成桩后24-48个小时即可得出结果。PIT由于理论模型的限制,要将桩看成个一维的弹性杆件,所以对混凝土强度等级有一定的要求,规范里强制大于15Mpa或设计强度的70%,一般需要7天左右。CHAMP一般也需要7天左右。而TIP在成桩或成墙48个小时内即可得出结果,较为快捷。测试时间早就两个好处:一是可以节省施工时间成本,特别是对工期要求特别紧的项目。 二也有利于我们事后补救。下面就通过一个案例来查看一下从混凝土刚浇筑完毕后到48小时的温度曲线变化过程。数据解读从总体的测温结果来看,墙体在测试深度范围内没有出现突然的温度降低,表明混凝土完整性良好,没有明显的异常。在深度13m处,出现明显的温度上升,在该位置钢筋笼外侧安装有一个塑料接线盒。

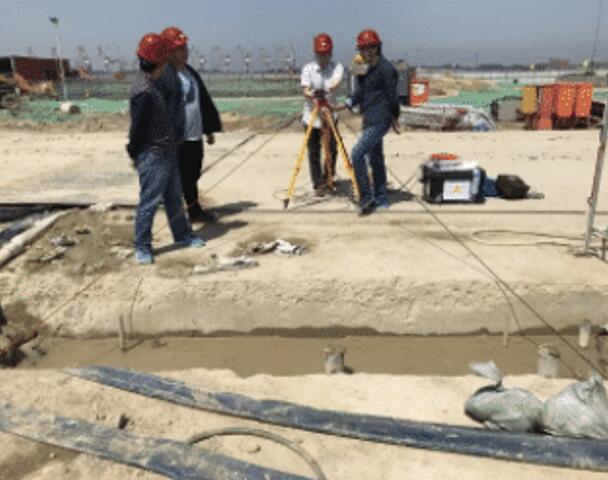

大距离连续墙还能进行跨孔超声测试吗?

大距离连续墙还能进行跨孔超声测试吗?

跨孔超声法适用于钻孔桩、螺旋桩、灌注桩、连续墙及其它类型混凝土基础中混凝土的质量和均匀性检测。跨孔法需要预先埋设声测管,将发射探头和接收探头放入两根声测管中,发射探头发送高频信号,该信号穿过混凝土被接收探头探测。超声波技术具有仪器轻便、抗干扰能力强、观测准确度高、结果直观可靠、可在桩身中上下移动测试的优点。跨孔超声法主要通过对接收信号的强度与到达时间进行分析,进而确定混凝土质量,因此接收信号的质量好坏直接关系着测试是否成功。测试信号的质量除与声测管的情况相关外,主要与探头之间的距离相关(即与声测管之间的距离相关)。管间距与桩直径直接相关,常规跨距为2m以下,如果距离过大,可能出现信号强度太弱,甚至接收不到信号的现象。一般的声波透射法检测仪器测试距离为8m以下,因此在大跨距地下连续墙的测试中,接收不到信号的情况较为明显。解决这类问题一般采用两种方法:一是减小声测管之间的距离,加大管密度,但此种方法不仅增加了成本和施工复杂度,而且对已经完成施工的项目并不适用;二是选择信号更为稳定可靠的测试仪器,仪器性能的提高,可以解决大部分工程检测问题。

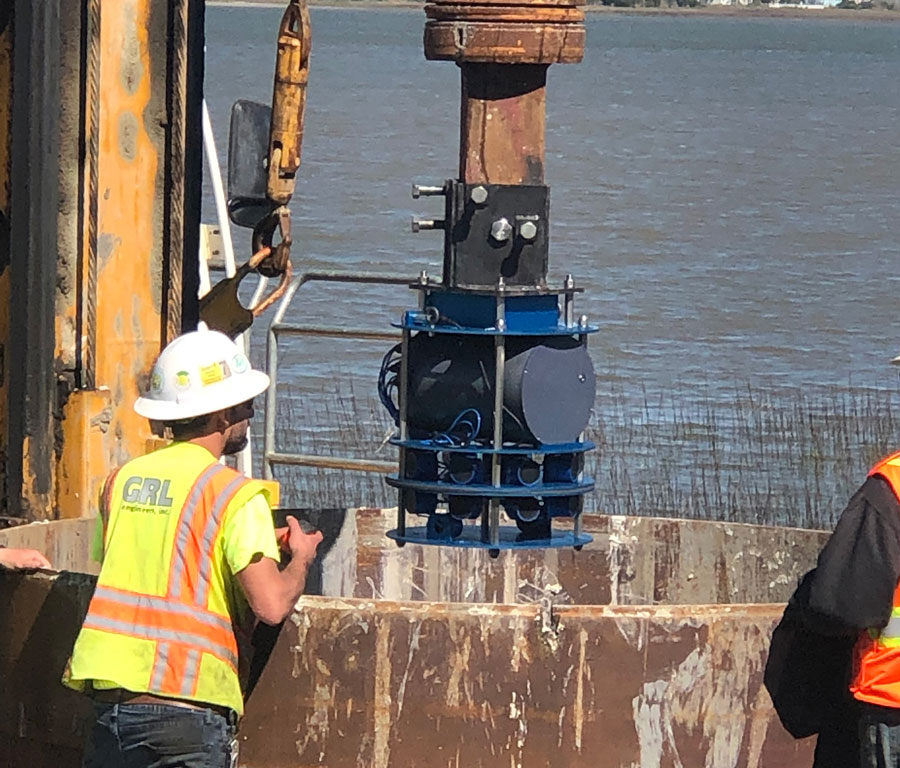

突破局限,成孔质量检测的蝶变

突破局限,成孔质量检测的蝶变

桩的成孔检测是钻孔灌注桩质量控制的关键。超声波成孔检测仪经过多年实践,在使用中面临一些问题,SHAPE成孔质量检测仪在设计上进行了升级,拓展了检测设备的使用条件,克服了使用的局限性。钻孔灌注桩作为建筑结构物的重要基础形式,随着建筑物向高层发展,结构物自重加大,加之遇到软基的情况越来越多,钻孔灌注桩基础则愈显其优越性,如今被广泛应用于交通、能源、水利、港口、码头、高层建筑等工程。由于钻孔灌注桩施工中地质条件的复杂性和水下灌注的不可见性,加大了成桩质量控制的难度。我国基桩测试技术的发展现状是成桩测试技术要好于成孔测试技术,而从防患于未然的观点看,桩的成孔检测比成桩后检测更为重要。成孔过程中易出现的质量问题缩径:减少单桩承载力与耐久性扩径:充盈系数过大,造成商品混凝土浪费孔倾斜,垂直度不达标:影响施工,严重时无法下放钢筋笼,降低单桩承载力孔深不够:会导致承载力偏低,不符合设计要求成孔质量中主要采用的方法是超声波法。
