随着我国基建步伐的放缓，新建工程数量越来越少，而大量的在役建筑却临近其设计寿命，需要对其质量进行评估，以便决定是否对其进行维修加固，还是报废拆除。在既有建筑检测中，对其桩基础的评估至为重要，但很多老旧建筑，因为年代久远，资料遗失，已无法准确获知当时的设计参数。因桩基础身处地下，情况复杂，现有技术手段有限，对其进行准确的检测评估至今仍困难重重。
桩基础最为重要的参数是其承载能力，但因为上部结构的存在，检测其承载力无从下手。因此目前对于既有建筑下桩基础的检测，主要是对其长度进行验证，以及对其完整性进行评价。目前业内常用手段主要有以下几种：
1. 低应变双速度法：检测桩基础完整性与桩长；
2. 磁法：测试含有钢筋笼的桩基础或钢桩的桩长；
3. 旁孔法：检测桩基础的长度。
旁孔地震波法是一种用来确定未知桩基础深度的有效手段。测试之前，需要在桩的附近打一个钻孔，并下PVC管，钻孔与桩的距离控制在0.3-1.5m之间，一般是0.5m，钻孔后要用盖子将PVC管盖住，以防异物落入管中。钻孔深度一般要超过既有桩长5m左右。测试时，需要在PVC管中注满清水，然后将专用水听器放入管中，以固定的深度间隔往下放。在下放水听器的同时，需要用内置传感器的力锤敲击桩顶，或者桩上方的承台、盖梁等，保证产生的应力波能够沿着桩身向下传播，应力波沿桩身传播的同时，也会向周围土体折射，并被钻孔中的水听器检测到并传输到主机记录下来。当水听器的深度在桩长范围以内时，应力波通过桩身、土体到达水听所需的时间应该保持线性增加，即应力波首波沿深度方向的连线应保持相同的斜率；当水听器深度超过桩长，由于应力波在桩身与土体中的传播速度存在明显差异，那么首波沿深度方向的连线的斜率则会发生改变，那么斜率改变的拐点理论上即为桩底的位置。

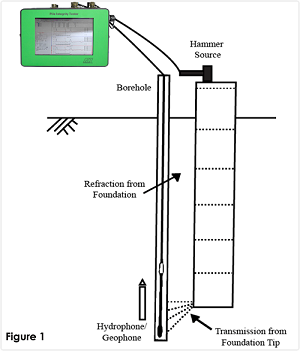

旁孔测试法示意图
旁孔法测试所用设备即为PDI最新的PIT-QFV双通道低应变检测仪，配合专用水听器作为数据采集装置，使用内置加速度传感器的力锤敲击桩顶，激发应力波。水听器电缆每隔0.5m标有刻度，测试时，也是每隔0.5m激发并记录一个信号。测试完成后，将数据导入PIT-W分析软件，处理数据并绘制首波沿深度方向的时程曲线，判断桩身长度。

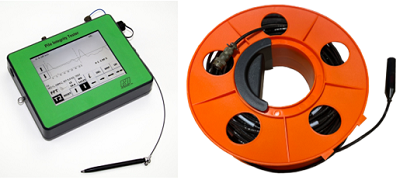

旁孔测试设备
通过我们10m的灌注桩进行的测试，旁孔法确定的桩长较为准确可靠。当然，实际工程的工况复杂多变，桩也是长短不一，检测结果也可能存在一定的差异。欢迎有兴趣的朋友垂询交流！

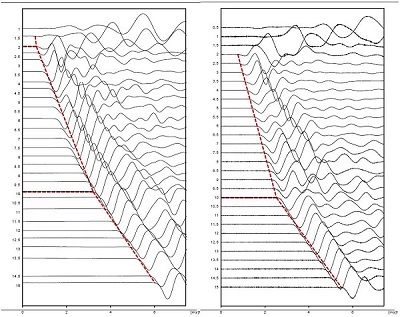

旁孔测试曲线
